Modernisierung der Sandmischanlage – Retrofit bei der Luitpoldhütte

Mit einem gezielten Retrofit-Projekt hat Abraham Automation die Steuerung und HMI der Sandmischanlage der Luitpoldhütte GmbH modernisiert. Die Modernisierung der alten Simatic S5 Steuerung hin zur S7-1500 und das Upgrade auf ein modernes HMI sichern den langfristigen Betrieb und reduziern das Ausfallrisiko erheblich.

Retrofit bei Luitpoldhütte GmbH

Die Luitpoldhütte GmbH in Amberg ist ein traditionsreiches Unternehmen mit über 150 Jahren Erfahrung in der Eisen- und Stahlindustrie. Als führender Hersteller von hochwertigen Gussteilen liefert die Luitpoldhütte präzise und maßgeschneiderte Lösungen für Kunden aus unterschiedlichsten Branchen, darunter Maschinenbau, Automobilindustrie und Energieerzeugung. Mit einem starken Fokus auf Innovation, Nachhaltigkeit und Qualität setzt das Unternehmen auf moderne Fertigungstechnologien und langjähriges Know-how, um höchste Ansprüche zu erfüllen. Die enge Zusammenarbeit mit Partnern wie Abraham Automation GmbH unterstreicht den Anspruch der Luitpoldhütte, zukunftsorientierte Lösungen für eine effiziente und wettbewerbsfähige Produktion zu realisieren.

Projektbeschreibung – Ausgangslage

Die Sandmischanlage der Luitpoldhütte steuert den Transport und die Beschickung der Gehängebehälter von der Waage bis zur Gießerei. Die vorhandene Steuerung basierte auf einer Siemens SIMATIC SPS S5-95U und einem Bedienpanel OP15 – für beide Systeme waren keine Ersatzteile mehr verfügbar.
Ohne Modernisierung hätte bereits ein kleiner Defekt zu längeren Stillstandszeiten geführt. Ziel war daher eine vollständige Steuerungsmodernisierung, um Betriebssicherheit und Ersatzteilversorgung langfristig sicherzustellen.

Projektablauf des Retrofit

Im Rahmen des Retrofits wurde die Steuerungs- und Bedientechnik der Sandmischanlage der Luitpoldhütte Schritt für Schritt modernisiert. Ausgangspunkt war die vollständige Aktualisierung des vorhandenen Schaltplans mit EPLAN P8, um eine verlässliche Dokumentationsbasis für alle weiteren Arbeiten zu schaffen. Anschließend erfolgte die Auslegung und Beschaffung sämtlicher neuer Steuerungs- und Bedienkomponenten.

Parallel dazu wurde das bestehende S5-Programm in ein aktuelles TIA Portal-Projekt migriert. Die OP15-Bedienoberfläche wurde auf ein modernes Siemens KTP700 Panel übertragen, um eine zeitgemäße Visualisierung und komfortable Bedienung sicherzustellen. Vor Ort wurden die neuen SPS-Module fachgerecht verdrahtet, bevor die Anlage in mehreren Schritten wieder in Betrieb genommen und im laufenden Betrieb feinjustiert wurde.

Fehlende oder unvollständige Schaltplaninformationen konnten in enger Zusammenarbeit mit den Mitarbeitern der Luitpoldhütte ergänzt werden. Bestehende Signalleitungen wurden angepasst und neu montiert. Durch die präzise Programmumsetzung im TIA Portal laufen alle Funktionen der Sandmischanlage nach dem Retrofit reibungslos und zuverlässig.

Aktualisierung des Schaltplans mit EPLAN P8
Auslegung und Beschaffung aller neuen Steuerungs- und Bedienkomponenten
Migration des S5-Programms in ein TIA Portal-Programm
Migration und Übertragung der OP15-Bedienoberfläche auf ein modernes Siemens KTP700 Panel

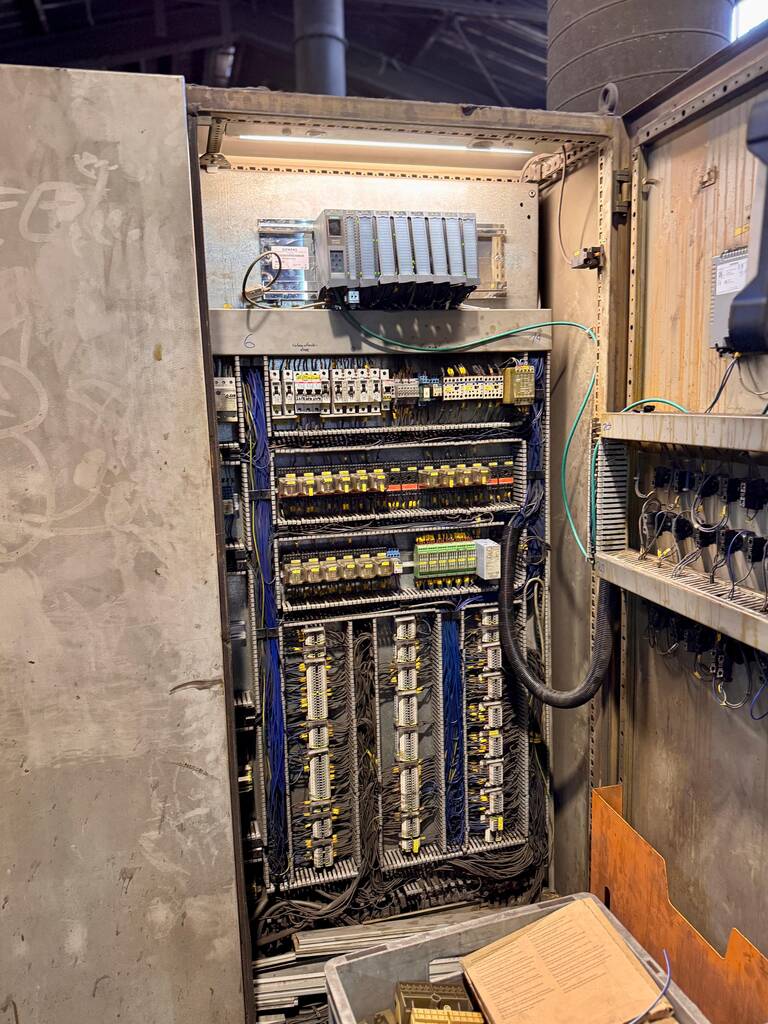

Verdrahtung der neuen SPS-Module vor Ort
Wiederinbetriebnahme und Feinabstimmung im laufenden Betrieb

Vorteile des Retrofit

Erweiterung eines HMI: Integration eines neuen Siemens SIMATIC KTP700 Panels zur besseren Bedienbarkeit.
Individuelle Anpassung: Maßgeschneiderte Visualisierung auf Basis spezifischer Kundenanforderungen.
Zukunftssicherheit: Modernisierung der Hardware und Software-Migration auf ein neues, leistungsfähiges System. Für dieses System sind Ersatzteile und Support wieder verfügbar.
Digitalisierung der Dokumentation: Erstellung einer digitalen Schaltplandokumentation in EPLAN
Minimale Ausfallzeiten: Umsetzung der Modernisierung während des Werksurlaubs
Einsparung von Kosten: Verlängerung der Lebensdauer der bestehenden Anlage durch gezielte Nachrüstung von veralteten Komponenten.
